Regolatori Trifase

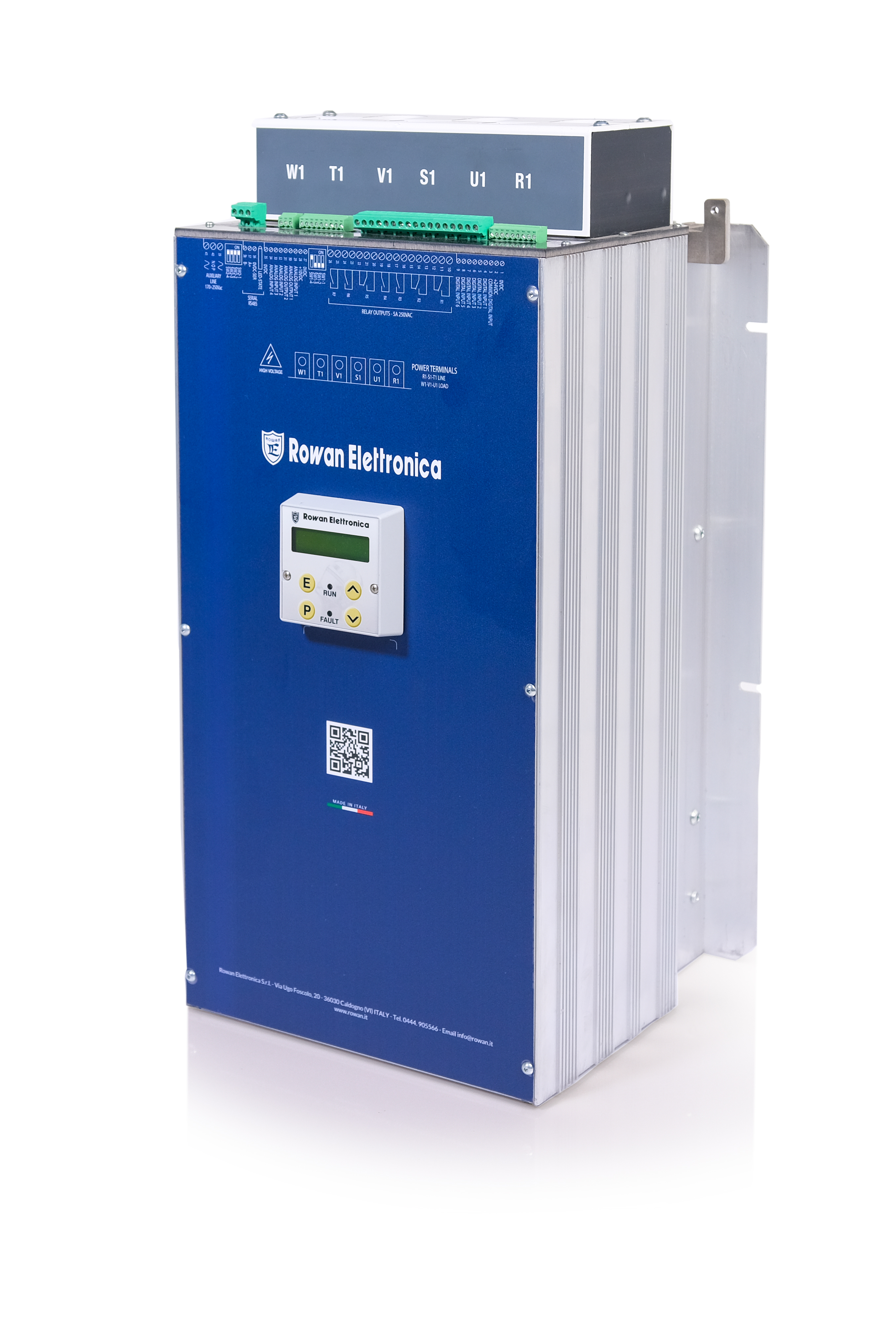

Gli azionamenti digitali della serie 470S sono regolatori trifase a SCR con le seguenti 4 funzioni:

- Campo d’impiego: comandi frequenti di carichi trifase in alternativa ai contattori elettromeccanici.

- Tecnica di controllo: innesco SCR “zero crossing” per evitare distorsioni e disturbi sulla linea di alimentazione.

- Campo d’impiego: controllo proporzionale della temperatura nei forni con resistenze elettriche.

- Tecnica di controllo: la potenza elettrica sul carico viene applicata per intervalli di periodi interi (a treni d'onde) dipendenti da un tempo di ciclo programmabile e dal set di potenza, impostabile tramite segnale analogico 0÷10Vdc.

L’innesco SCR è sempre tipo “zero crossing” per evitare distorsioni e disturbi sulla linea di alimentazione.

- Campo d’impiego: regolazione continua della tensione di trasformatori per alimentatori, resistenze, lampade, ventilatori, motori a scorrimento e altro.

- Tecnica di controllo A PARZIALIZZAZIONE DI FASE: modulazione in uscita da 0 al 100% della tensione di linea, tramite il controllo linearizzato dell’angolo di fase d’innesco SCR. Oltre alla regolazione base ad a anello aperto, tramite gli ingressi analogici 0÷10Vdc disponibili, è possibile realizzare alimentatori retroazionati in tensione e corrente.

SOFT-START: per l'avviamento/rallentamento dei motori asincroni trifase.

Caratteristiche:

> Parametri ben descritti nel tastierino retroilluminato, 2 righe per 16 caratteri, remotabile e personalizzabile.

> Primo livello dei menù semplificato (BASIC DATA)  per la messa in funzione veloce.

> Comandabile e parametrizzabile tramite collegamento seriale RS485 MODBUS RTU.

> Storico degli ultimi 5 fault avvenuti.

> Protezioni REGOLATORE:

    - Sovraccarico da immagine termica;

    - Cortocircuito sulle fasi di alimentazione;

    - Squilibrio sulle fasi di alimentazione;

    - Sovratemperatura dei moduli SCR;

    - Rilevatore SCR in corto (solo per il regolatore a treni d’onde).

> Protezioni CARICO:

    - Sovraccarico da soglia amperometrica;

    - Limitazione continua, impostabile, della corrente e della tensione massima in uscita (solo nel caso di regolatore a parzializzazione di fase).

> Alimentazione della logica separata dalla potenza e con ampio range di tensione: 170÷250 Vac monofase.

> Alimentazione trifase prevista per 2 range: 170÷510 Vac (linee 230/400Vac), 300÷760 Vac (linea 690 Vac).

> Collegamenti carico:

    - carico bilanciato > 3 fili a stella senza neutro

    - carico bilanciato e non > 3 fili a stella con neutro, 3 fili a triangolo e 6 fili.

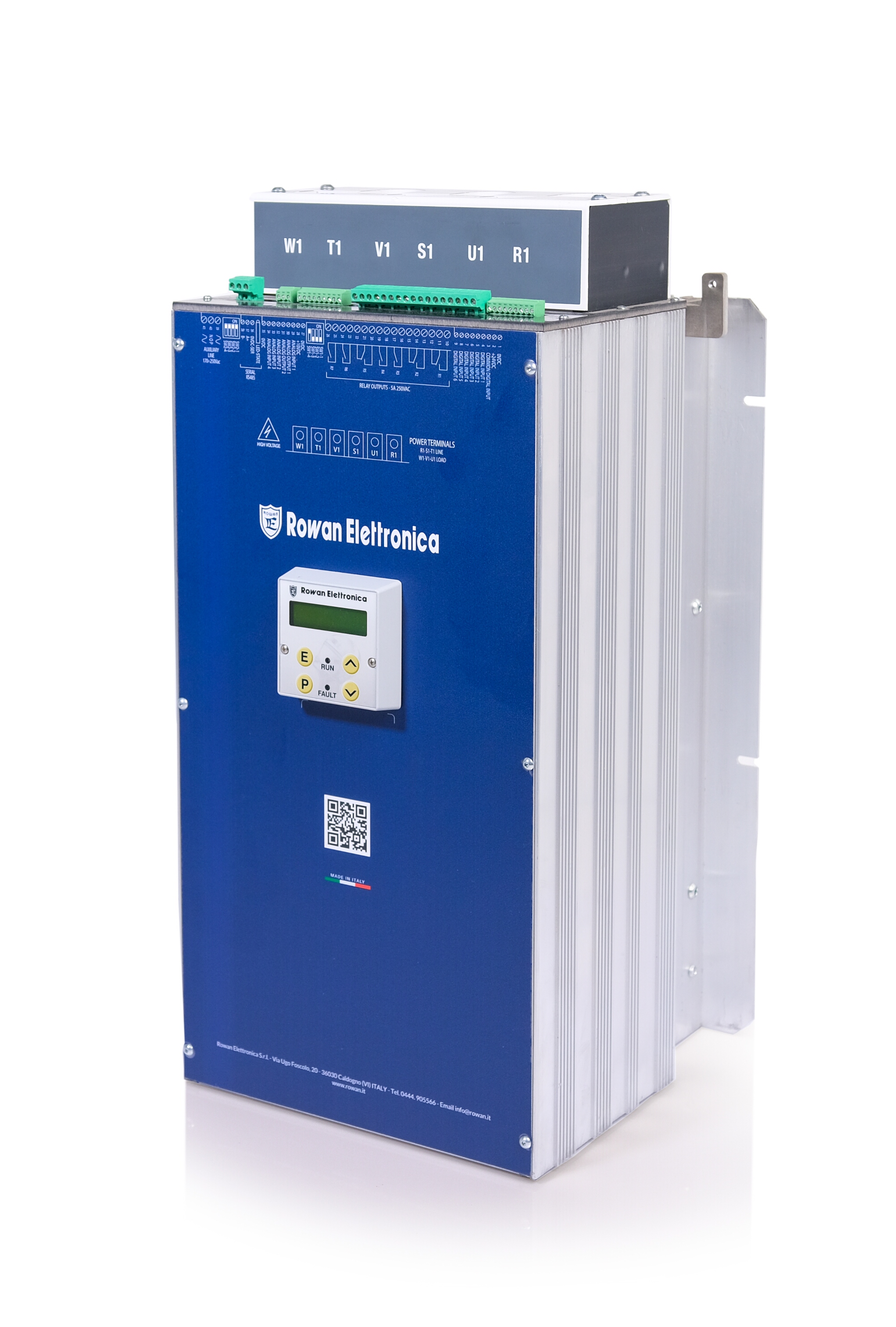

Gli azionamenti della serie 310S sono regolatori di tensione trifase analogici a parzializzazione di fase tramite diodi controllati (SCR), progettati per comandare qualsiasi tipo di carico resistivo o induttivo anche se parzialmente squilibrato, con o senza retroazione. L’azionamento prevede la possibilità di attivare la regolazione con retroazione da trasformatore voltmetrico interno, al fine di ottenere in uscita una variazione della tensione legata alla variazione del segnale di comando con una proporzione perfettamente lineare, indipendente dallo sfasamento corrente/tensione causato dal carico.

E' naturalmente disponibile anche un ingresso per retroazione da segnale esterno.
