La
potenza e il valore ottimale della resistenza di frenatura dipendono
dalla taglia di potenza dell'azionamento Cod. 330S o 330V
utilizzato, dal carico applicato al motore e dai tempi di frenatura
richiesti. La Rowan Elettronica può fornire 9 tipi di
resistenze con le caratteristiche elettriche
indicate nella seguente tabella:
|
RESISTENZA
|
POTENZA
|
MASSIMA
CORRENTE EFFICACE
|
OHM
|
W
|
A
|
RES.140R.600
|
140
|
600
|
2
|
RES.70R.600
|
70
|
600
|
2.9
|
CRF.70R.1K3W
|
70
|
1300
|
4.3
|
CRF.40R.2K2W
|
40
|
2200
|
7.4
|
CRF.30R.2K2W
|
30
|
2200
|
8.5
|
CRF.20R.2K2W
|
20
|
2200
|
10.5
|
CRF.15R.2K2W
|
15
|
2200
|
12
|
CRF.20R.4KW
|
20
|
4000
|
14
|
CRF.10R.4KW
|
10
|
4000
|
20
|
CRF.5R.4KW
|
5
|
4000
|
40
|
Le potenze
indicate (dati di targa del costruttore per il servizio continuo)
si considerano per le seguenti condizioni di montaggio
e funzionamento:
- le resistenze RES.140R.600 e RES.70R.600 costruite
in ceramica protetta in involucro ultrapiatto devono essere montate
con un buon contatto su un raffreddatore di almeno 40x50 cm per una
temperatura di funzionamento di ~ 250°C a carico nominale; se
montate all'interno di un quadro su supporto verniciato si consiglia
di ridurre di tre volte la potenza media dissipata.
- le resistenze del tipo CRF.xxR.xKxW sono racchiuse in un
contenitore IP22 e possono arrivare a ~ 250°C sui punti di fuoriuscita
del calore, per cui si consiglia il montaggio esterno al quadro, in
posizione verticale (come indicato nel disegno). All'interno di quadri
si consiglia di non utilizzare una potenza media superiore a metà
della potenza nominale.
Su richiesta le resistenze possono essere fornite in contenitori completi
di ventilatore (220VAC/10W) per cui le potenze medie dissipabili possono
essere aumentate di ~ 1,5 volte rispetto alla potenza nominale con
una temperatura di funzionamento di soli 40°C. I codici delle
resistenze in contenitore versione ventilata sono completati nel seguente
modo: CRF.xxR.xKxW.V.

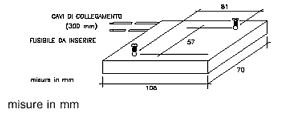

DIMENSIONI RESISTENZE RES.140R.600 e RES.70R.600

Le resistenze
possono essere combinate tra di loro tramite collegamenti parallelo/serie
in modo da raggiungere la potenza frenante e il valore ohmico richiesti
dalla specifica taglia di potenza di inverter utilizzato. In tabella
è riportata la combinazione dei moduli standard:
TAGLIA
DI POTENZA AZIONAMENTO
|
RESISTENZE
DI FRENATURA
|
Q.tà
|
CODICE
E COLLEGAMENTI
|
330/P,/R
e /O
|
1
|
RES.140R.600
|
330/1
|
1
|
CRF.70R.1K3W
|
330/L
|
1
|
CRF.40R.2K2W
|
330/2
|
1
|
CRF.30R.2K2W
|
330/3
|
1
|
CRF.20R.2K2W
|
1
|
CRF.20R.4KW
|
330/4
|
1
|
CRF.15R.2K2W
|
330/5
|
1
|
CRF.10R.4KW
|
330/6
|
1
|
CRF.10R.4KW
|
330/6,5,/7,
/8, /8.5, /9, /A, /B, /C
|
1
|
CRF.5R.4KW
|
330/D/E/F
|
2
|
CRF.5R.4KW
IN PARALLELO
|
In caso
di esigenza di frenatura particolari si consiglia di consultare
l'Ufficio Tecnico della Rowan Elettronica Srl.
ATTENZIONE! tenere presente che il valore ohmico della resistenza
di frenatura non può mai essere inferiore al dato riportato
sotto la voce "RESISTENZA MINIMA DI FRENATA USCITA F F+".
DIMENSIONI
RESISTENZE CRF.xxR.xKxW

ATTENZIONE:
il montaggio deve essere VERTICALE con la morsettiera e i ventilatori
in basso.
CODICE
MODULI
|
H
|
B
|
L
|
A
|
P
|
CRF.70R.1K3W
|
260
|
67
|
385
|
357
|
100
|
CRF.30R.2K2W
CRF.15R.2K2W
CRF.40R.2K2W
CRF.20R.2K2W
CRF.20R.4KW
CRF.10R.4KW
CRF.5R.4KW
|
322
|
67
|
486
|
458
|
120
|
|
